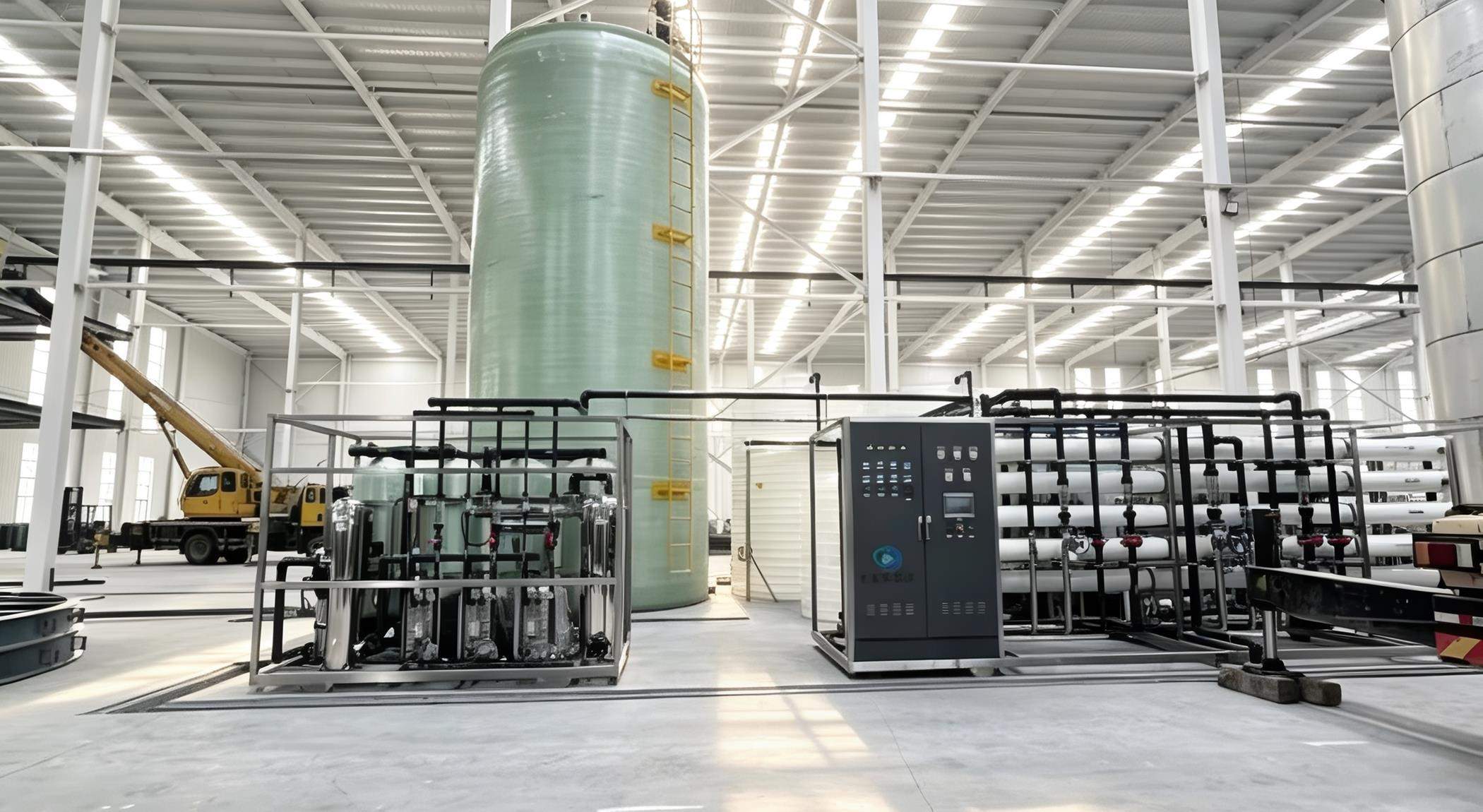

在新能源、半导体、电子微电子、精密制造等领域，大型EDI超纯水设备是制备高纯度工艺用水的核心设备。依托电渗析与离子交换结合的核心技术，可实现无酸碱连续化制水，是目前工业电子级超纯水生产的主流工艺方案。

传统纯水制备工艺多依赖酸碱再生混床，存在污染大、运维繁琐、水质波动大等弊端。而大型EDI超纯水设备通过电场持续再生树脂，无需化学药剂，可24小时稳定产出超高纯水，兼具环保、高效、低耗的优势，完美适配高精尖行业严苛的用水标准。整套设备采用分段式提纯工艺，多级递进净化，层层剔除水体杂质，保障出水水质长期稳定达标。

一、预处理系统：筑牢超纯水制备基础防线

预处理系统是整套EDI超纯水设备的前置核心单元，主要用于净化原水水质，拦截各类杂质、祛除有害介质，避免后端反渗透膜、EDI精密模块出现污染、结垢、氧化损坏，为深度净水工序提供合格进水。

多介质过滤器：填充石英砂、无烟煤等多层滤料，通过物理截留方式，有效过滤原水中的泥沙、悬浮物、胶体等大颗粒杂质，降低水体浊度，初步净化水质。

活性炭过滤器：利用活性炭超强吸附性能，精准去除水中残余余氯、大分子有机物、异色异味，杜绝余氯氧化腐蚀反渗透膜元件，保护后端核心净水组件稳定运行。

双加药防护系统：包含阻垢加药与还原加药两大模块，阻垢剂可分散水体钙镁成垢离子，防止RO膜结垢堵塞；还原剂可彻底清除残余氧化性物质，双重防护后端精密设备。

精密保安过滤器：搭载5μm高精度滤芯，作为前置最后一道防护，截留管路脱落滤料、细微颗粒杂质，确保进入反渗透系统的水质洁净无杂质。

多单元协同运作，可将原水浊度、SDI值控制在标准范围内，为后续深度脱盐工序筑牢稳定基础。

二、双级反渗透系统：高精度主力脱盐单元

双级反渗透系统是整套设备的主力脱盐核心，承担95%以上的水体脱盐任务，可大幅降低水体含盐量、有机物含量，是保障EDI进水水质的关键环节。

一级反渗透通过高压渗透原理，截留水中绝大部分溶解性盐类、细菌、胶体与有机物，脱盐率可达99%以上，初步净化后水电导率可降至5~10μS/cm。搭配智能pH调节系统，精准微调水体酸碱度，优化二级反渗透进水工况，提升整体脱盐效率。

二级反渗透完成二次深度脱盐，进一步剔除残余盐分与微量杂质，出水水电导率可稳定控制在2~5μS/cm以内，完全满足EDI模块进水要求。双级RO串联工艺适应性强、脱盐精度高，可适配自来水、地表水、地下水等多种原水工况。

三、CIP在线清洗系统：长效养护核心设备

整套设备标配独立CIP在线化学清洗装置，配备专用清洗水箱、增压水泵与精密过滤组件。设备长期运行出现膜元件污堵、杂质沉积、压差升高等问题时，可实现不停机、不拆机在线清洗养护。

该系统可有效剥离RO膜、EDI模块表面附着的有机物、金属沉积物与微生物，延缓核心耗材老化衰减，延长设备使用寿命，大幅减少设备停机检修频次，降低企业后期运维成本。

四、EDI连续电除盐装置：核心精处理单元

EDI装置是大型超纯水设备的核心精制单元，也是区别于传统净水设备的关键技术。通过阴阳离子交换膜与离子交换树脂组合结构，依托直流电场作用，快速吸附并移除水中残余阴阳离子，除盐率高达99%以上。

同时电场可驱动水分子电离，持续再生离子交换树脂，无需酸碱药剂再生，真正实现连续化、绿色化制水。设备稳定运行可产出15~16MΩ·cm高纯水，具备24小时不间断运行、水质稳定、环保无废液、运维成本低等核心优势。

五、抛光混床终端精制：达成电子级极限水质

为满足半导体、锂电制造18MΩ·cm以上电子级超纯水标准，EDI产水需经过终端抛光混床系统深度精制，彻底剔除微量残余杂质。

系统配置氮封密闭水箱，隔绝空气中二氧化碳、颗粒物侵入，杜绝水体二次污染；搭配185nm TOC紫外杀菌器，深度降解微量有机物，将水体TOC含量严控在1ppb以内；通过二级高纯度抛光树脂深度脱除微量离子，最后经0.1μm终端精密过滤器截留超细颗粒，最终产出18.25MΩ·cm极致超纯水。

六、智能控制系统与核心设计优势

设备搭载全自动PLC智能控制系统与触控操作终端，支持一键启停、无人值守全自动运行，24小时实时监测电阻率、TOC、流量、压力等核心数据，运行状态可视化、数据可追溯。配备自动正反洗、故障报警、过载保护功能，适配工厂连续化生产工况。

系统内置水质联锁回流机制，不合格水体自动回流重滤，保障产水100%达标；全管路采用U-PVC超洁净材质，杜绝金属离子析出污染；搭配恒压循环供水设计，消除管路死水，抑制微生物滋生，保障全域用水水质统一稳定。

七、完整工艺流程

原水→多介质过滤器→活性炭过滤器→阻垢/还原加药系统→保安过滤器→一级反渗透→pH调节→二级反渗透→EDI装置→氮封水箱→TOC杀菌器→二级抛光树脂→0.1μm终端过滤器→生产用水点

八、工艺总结

大型EDI超纯水设备通过预处理、双级反渗透、EDI精处理、终端抛光精制四级净化体系，层层去除水体悬浮物、有机物、盐分、微量离子等杂质，稳定产出电阻率≥18MΩ·cm、TOC＜1ppb的电子级超纯水，可全面适配新能源电池、半导体、生物医药等高端制造的精密用水需求。
